Poniżej opisana jest krok po kroku procedura tworzenia i dodawania do CASTa losowego algorytmu rozkładu.

• Do pakietu pl.edu.agh.cast.schema.layout.algorithm dodajemy nową klasę RandomLayoutAlgorithm rozszerzającą AbstractLayoutAlgorithm (nie używamy AbstractGroupingLayoutAlgorithm, bo nie potrzebujemy funkcjonalności grupowania węzłów wokół węzłów głównych)

• W klasie RandomLayoutAlgorithm implementujemy metodę setNodesPositions w następujący sposób:

private final static int AREA_WIDTH = 800;
private final static int AREA_HEIGHT = 500;

@Override
protected void setNodesPositions(Collection<PositionedNode> positionNodes) {
    Random rand = new Random(new Date().getTime());
    for (PositionedNode node : positionNodes) {
        // whole node must fit in rectangle [0,0] - [AREA_WIDTH,AREA_HEIGHT]
        // that's why we need to consider node's dimensions
        int x = rand.nextInt(AREA_WIDTH - node.getDimension().width);
        int y = rand.nextInt(AREA_HEIGHT - node.getDimension().height);
        node.setLocation(new Point(x, y));
    }
}

• W pakiecie pl.edu.agh.cast.schema.action.layout tworzymy nową klasę SetRandomLayoutAction, rozszerzającą SetLayoutAction z tego samego pakietu

• W klasie SetRandomLayoutAction implementujemy metodę getAlgorithm, zwracającą instancję RandomLayoutAlgorithm:

@Override
protected ILayoutAlgorithm getAlgorithm() {
    return new RandomLayoutAlgorithm();
}

• W pliku plugin.properties dodajemy angielską etykietę dla przycisku:

action.label.16   = Random

• W pliku pluginpl.properties dodajemy polską etykietę dla przycisku:

action.label.16   = Rozk\u0142ad losowy

(polskie znaki w plikach .properties naleąy wpisywać przy użyciu Unicode escape codes... jest do tego dobre narzędzie (coś z nazwy podobnego do "resource editor"), ale nie pamiętam gdzie można je dostać)

• W pliku plugin.xml do tagu {<editorContribution id="pl.edu.agh.cast.schema.setlayout" targetID="pl.edu.agh.cast.diagrams.schema.SchemaDiagramEditor"}}> dodajemy nową akcję:

 <action
       class="pl.edu.agh.cast.schema.action.layout.SetRandomLayoutAction"
       icon="icons/pl/edu/agh/cast/icons/menu/diagram/x.gif"
       id="pl.edu.agh.cast.menu.diagram.randomlayout.action"
       label="%action.label.16"
       menubarPath="diagram/schema"
       style="push"
       toolbarPath="diagram/schema"/>

• Uruchamiamy CASTa, otwieramy diagram schematyczny (schema diagram) i wciskamy przycisk "układ losowy"

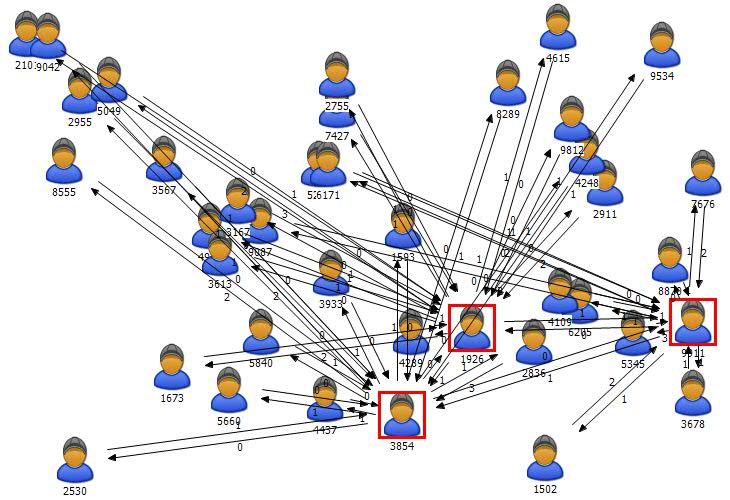

Efekt:

Efekt działania algorytmu losowego rozkładu węzłów
